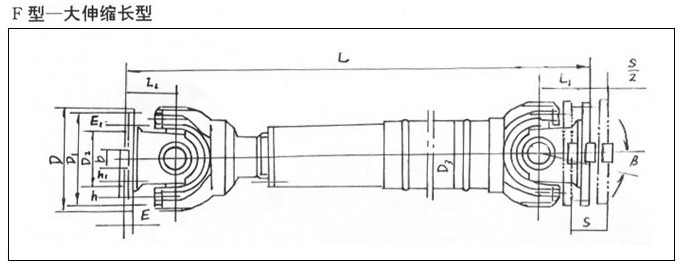

F型大伸縮單型萬向聯軸器基本參數和主要尺寸
|
型號
|
回轉直徑
D |
公稱轉矩
Tn /N.m |
疲勞轉矩
Tf kN.m |
軸線折角
β |
伸縮量
|
尺 寸
|
轉動慣量I kg·m2
|
質量 G kg
|
||||
|
S
|
Lmin
|
D3
|
L1
|
Lmin
|
每增長 100 mm
|
Lmin
|
每增長 100 mm
|
|||||
|
SWP160F
|
160
|
16
|
8
|
≤10
|
150
|
770
|
114
|
85
|
0.14
|
0.0059
|
51
|
2.1
|
|
SWP180F
|
180
|
20
|
10
|
≤10
|
170
|
830
|
121
|
95
|
0.23
|
0.0072
|
64
|
2.3
|
|
SWP200F
|
200
|
31.5
|
16
|
≤10
|
190
|
950
|
127
|
110
|
0.40
|
0.0114
|
88
|
3.4
|
|
SWP225F
|
225
|
40
|
20
|
≤10
|
210
|
1070
|
152
|
130
|
0.66
|
0.0290
|
120
|
6.6
|
|
SWP250F
|
250
|
63
|
31.5
|
≤10
|
220
|
1110
|
168
|
135
|
1.06
|
0.0407
|
158
|
7.3
|
|
SWP285F
|
285
|
90
|
45
|
≤10
|
240
|
1270
|
194
|
150
|
2.24
|
0.0702
|
255
|
9.4
|
|
SWP315F
|
315
|
140
|
63
|
≤10
|
270
|
1410
|
219
|
170
|
3.99
|
0.1144
|
344
|
12.0
|
|
SWP350F
|
350
|
180
|
90
|
≤10
|
290
|
1540
|
245
|
185
|
6.90
|
0.1663
|
460
|
13.6
|
|
SWP390F
|
390
|
250
|
112
|
≤10
|
315
|
1680
|
273
|
205
|
11.90
|
0.2695
|
600
|
18.0
|
|
SWP435F
|
435
|
355
|
160
|
≤10
|
335
|
1880
|
299
|
235
|
22.41
|
0.3645
|
985
|
20.0
|
|
SWP480F
|
480
|
450
|
224
|
≤10
|
350
|
2080
|
351
|
265
|
39.09
|
0.7028
|
1365
|
28.0
|
|
SWP550F
|
550
|
710
|
315
|
≤10
|
360
|
2230
|
402
|
290
|
62.12
|
1.1842
|
1785
|
35.7
|
|
SWP600F
|
600
|
1000
|
500
|
≤10
|
370
|
2800
|
450
|
360
|
100.48
|
1.7159
|
2403
|
40.5
|
|
SWP640F
|
640
|
1250
|
630
|
≤10
|
380
|
2920
|
480
|
385
|
168.28
|
2.3080
|
3207
|
48.3
|
大伸縮單型萬向聯軸器用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。在高速重載的動力傳動中，有些聯軸器還有緩沖、減振和提高軸系動態性能的作用。聯軸器由兩半部分組成，分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接。
