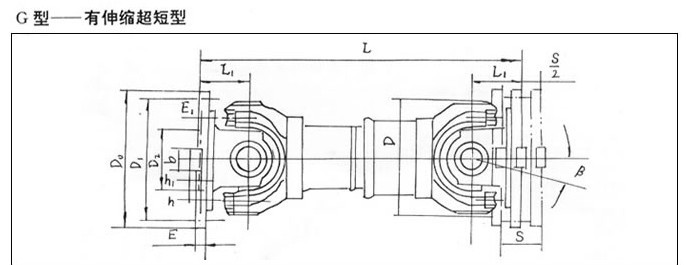

SWP-G型有伸縮超短型萬向聯軸器基本參數和主要尺寸
|
型號
|
回轉
直徑 D |
公稱轉矩
Tn /N.m |
疲勞轉矩
Tf kN.m |
軸線折角
β |
尺寸
|
傳動慣量 I
|
質量 G
|
|
|
L
|
L1
|
kg·m2
|
kg
|
|||||
|
SWP225G
|
225
|
18
|
8
|
≤5
|
435
|
68
|
0.331
|
60
|
|
SWP250G
|
250
|
25
|
11.2
|
≤5
|
515
|
80
|
0.624
|
97
|
|
SWP285G
|
285
|
35.5
|
16
|
≤5
|
565
|
90
|
1.182
|
120
|
|
SWP315G
|
315
|
50
|
25
|
≤5
|
620
|
100
|
2.290
|
170
|
|
SWP350G
|
350
|
71
|
35.5
|
≤5
|
715
|
108
|
3.793
|
256
|
